磁性编码器

磁性编码器

  • 所属分类:磁性编码器
  • 浏览次数:
  • 发布日期:2020-07-25 09:31:11
  • 产品概述
  • 性能特点
  • 技术参数

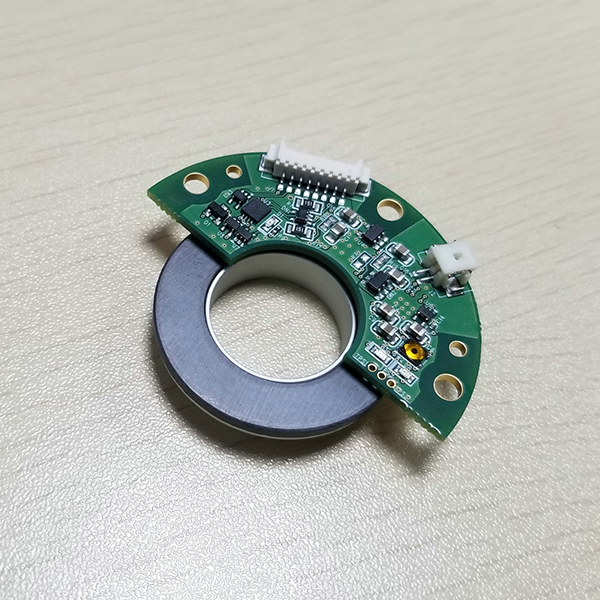

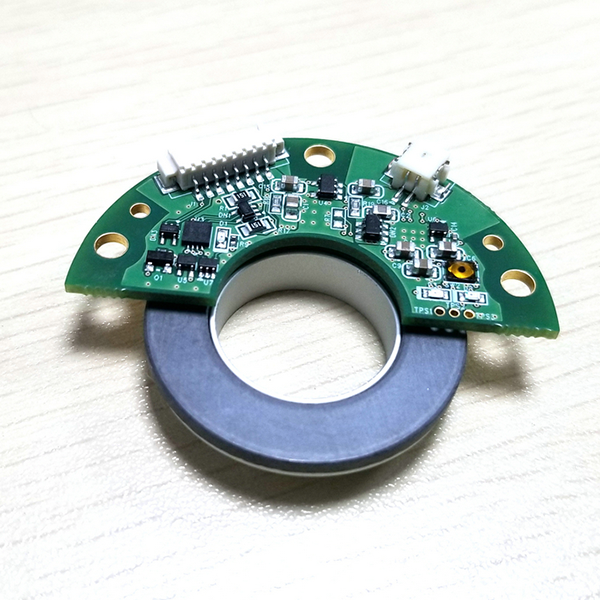

产品名称:磁性绝 对值编码器

磁性绝 对值编码器概括:编码器是将信号或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。编码器把角位移或直线位移转换成电信号,前者称为码盘,后者称为码尺。按照读出方式编码器可以分为接触式和非接触式两种;按照工作原理编码器可分为增量式和绝 对式两类。增量式编码器是将位移转换成周期性的电信号,再把这个电信号转变成计数脉冲,用脉冲的个数表示位移的大小。绝 对式编码器的每一个位置对应一个确定的数字码,因此它的示值只与测量的起始和终止位置有关,而与测量的中间过程无关。磁性编码器

编码器主要特点

1. 定制化设计

2. 有竞争力的价格

3. 19位高分辨率

4. 磁性绝 对值或增量式

5. 接口协议:BiSS

6. 分体式结构

技术指标


类别

规格

分辨率

单圈19 bit, 多圈16bit

主供电电压

5V±10%

主供电电流

至大6mA (额定4mA)

电池供电电压

3.0 - 5.5V (额定3.6V)

电池供电电流

至大800µA (额定10µA)

测量方式

磁性

工作温度

-10℃ to +110℃

通讯接口

BiSS-C

PCB外形尺寸

φ51x 1.6 mm半圆

磁环外形尺寸

φ34±0.2mm

磁环安装内径

φ19mm H7

传感器高度

7±0.02mm

磁环磁性材料

铁氧体

磁环法兰材料

Al6061

测量气隙

至大0.5mm


通讯接口定义

序号

名称

功能

1

VCC

主供电 +5V

2

Data+

差分数据输出+(编码器到驱动器)

3

Data-

差分数据输出-(编码器到驱动器)

4

CLK+

差分时钟输入+(驱动器到编码器)

5

CLK-

差分时钟输入-(驱动器到编码器)

6

GND

电源地

7

Output

PVL nWarning (开漏输出)

8

Input

PVL Preinput (TTL输入)

电池接口定义

序号

名称

功能

1

V_Battery

电池供电 +3.6V

2

GND

电池地

四、 数据帧格式

47

46

45

44

43

42

41

40

39

38

37

36

35

34

33

32

dummy

ACK

START

CDS

Multiturn



31

30

29

28

27

26

25

24

23

22

21

20

19

18

17

16

Multiturn

Singleturn



15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

0

Singleturn

Error

Warning

CRC-6

五、 外形尺寸



(一)PCB

PCB

(二磁环

磁环

(三磁环法兰

磁编码器制造商

(四磁环磁轨

磁环磁轨

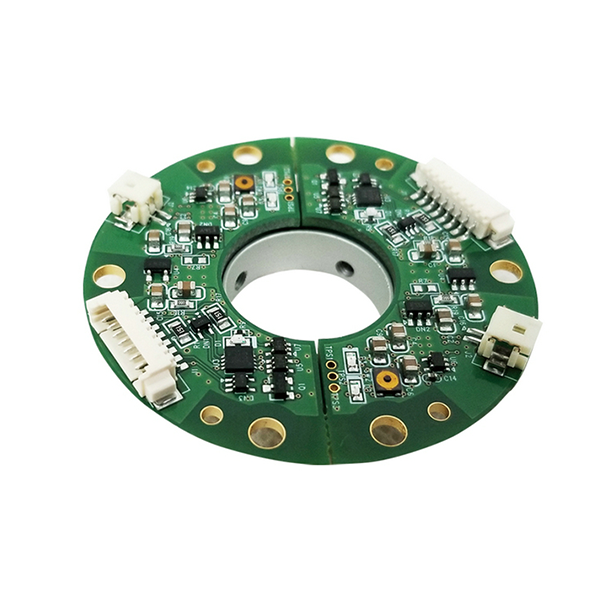

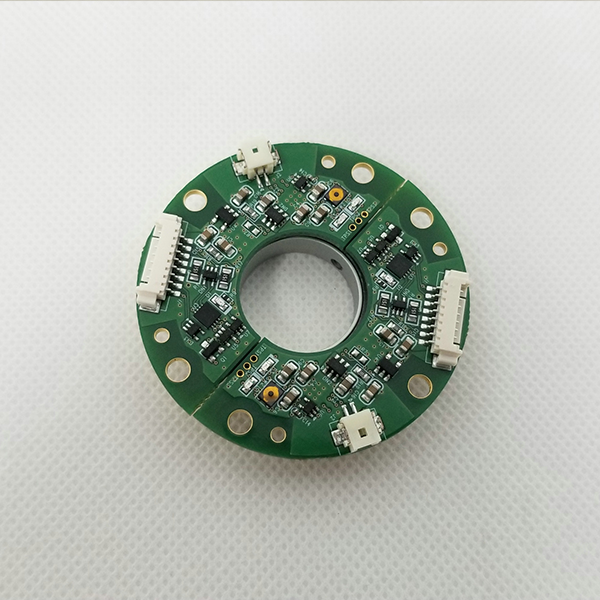

(五PCB+磁环

编码器品牌
